Сухий контакт, фазне керування чи радіо: як обрати керування електрокарнизом?

Для готового ремонту та керування з пульта найпростіше радіокерування. Для дротової клавіші підходить фазне керування. Для інтеграції з автоматикою та «розумним будинком» найчастіше обирають сухий контакт або сумісне з KNX рішення. Проте остаточний вибір залежить не лише від того, чим ви хочете відкривати штори. Потрібно врахувати модель двигуна, схему живлення, тип виходів контролера та можливість подальшої модернізації.

Якщо спосіб керування ще не визначений, універсальний привод з кількома інтерфейсами зменшує ризик помилки на етапі ремонту. Це особливо корисно, коли електрик уже прокладає кабелі, а систему автоматизації оберуть пізніше. У каталозі електрокарнизів MRIYA можна підібрати систему під різні сценарії монтажу та керування.

Що таке сухий контакт?

Сухий контакт — це команда від реле без подавання зовнішньої напруги на сигнальний вхід. Контролер лише замикає або розмикає пару контактів, а електроніка двигуна розпізнає команди «відкрити», «закрити» чи «стоп» відповідно до схеми виробника.

Такий варіант зручний для дротової автоматизації: релейних модулів, охоронних систем, центральних контролерів і багатьох систем «розумного будинку». Живлення двигуна при цьому підводять окремо — сухий контакт передає команду, а не живить мотор.

Коли обирати: якщо в проєкті є центральна автоматика, потрібний надійний дротовий зв’язок, важливі сценарії з датчиками або передбачена інтеграція через релейний модуль.

• Переваги: зрозумілий принцип інтеграції, стабільний дротовий канал, незалежність від радіоефіру.
• Що перевірити: кількість командних входів, допустимий тип контакту, логіку імпульсу/утримання та спільний провід.
• Критична помилка: подавати 230 В на клеми сухого контакту, якщо це прямо не передбачено схемою.

Як працює фазне керування?

Фазне керування використовує керувальні входи двигуна, на які подається мережева фаза відповідно до потрібного напрямку руху. Команду може давати спеціальна клавіша, реле або актуатор, розрахований на таку схему.

Це практичний вибір для звичної настінної кнопки й дротового керування без окремого радіопульта. Але кабельну схему треба визначити до оздоблення: кількість жил, місце розподільної коробки, нейтраль, захисний провід і керувальні лінії залежать від конкретного привода.

Коли обирати: якщо потрібна фізична клавіша, на об’єкті вже є відповідна силова проводка або система автоматизації має виходи для керування приводами 230 В.

• Переваги: дротова команда, зрозуміле локальне керування, можливість роботи без інтернету.
• Що перевірити: взаємне блокування напрямків, тип клавіші, напругу та рекомендовану виробником схему.
• Критична помилка: одночасно подавати команди двох напрямків, якщо захист не реалізований самим приводом або зовнішньою автоматикою.

Що дає радіокерування?

Радіокерування передає команду від пульта чи бездротової кнопки до приймача в двигуні або зовнішньому модулі. Воно зменшує потребу прокладати сигнальний кабель до місця настінної клавіші, тому часто є найзручнішим варіантом для готового інтер’єру.

Водночас «радіо» не означає повністю бездротовий електрокарниз: двигуну все одно потрібне живлення, якщо це не окрема акумуляторна модифікація. Керування зі смартфона теж не завжди вбудоване за замовчуванням — іноді для нього потрібен сумісний шлюз або контролер.

Коли обирати: якщо основний сценарій — пульт, бездротова клавіша або швидкий монтаж із мінімумом керувальної проводки.

• Переваги: зручне керування з будь-якої точки кімнати, просте додавання пультів, менше сигнальних кабелів.
• Що перевірити: протокол, сумісність пультів і шлюзів, радіус дії та можливість інтеграції з автоматикою.
• Обмеження: фірмові радіосистеми різних виробників зазвичай не сумісні між собою без спеціальних шлюзів.

Порівняння трьох типів керування

Універсальні двигуни MRIYA: коли тип керування можна обрати пізніше?

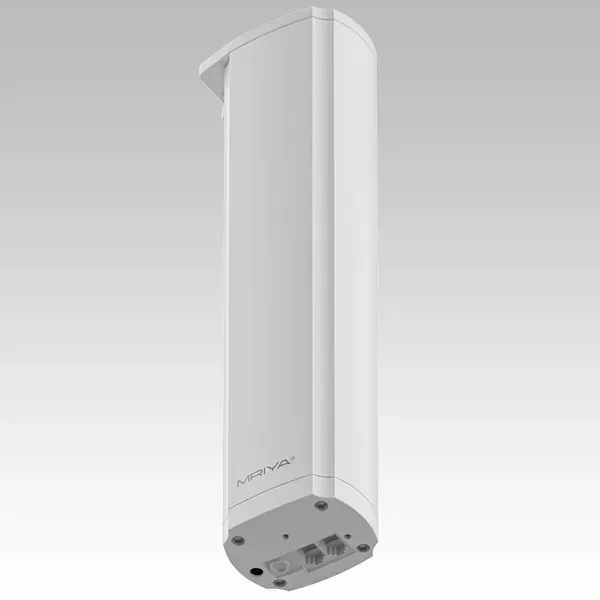

MRIYA Ultimate підтримує в одному приводі радіокерування, фазне керування та сухий контакт. Це дає проєктувальнику більше свободи: пульт можна використовувати як основний інтерфейс, а дротові входи — для клавіші чи системи автоматизації, якщо конкретна схема підключення це допускає.

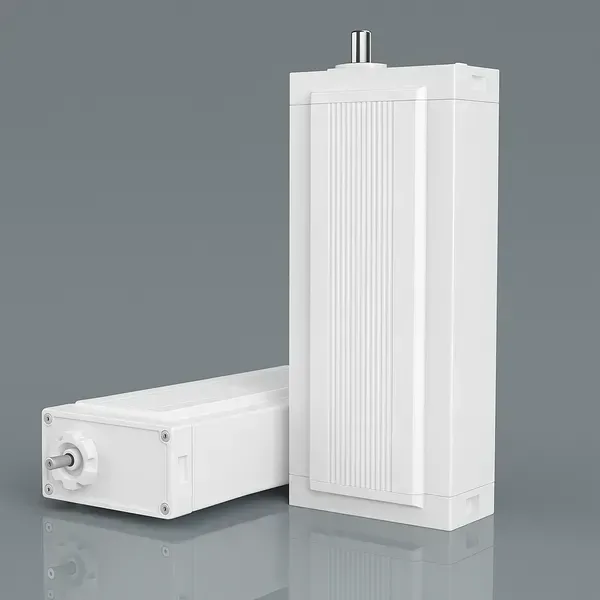

Для проєктів із підвищеними вимогами до потужності та інтеграції можна розглядати MRIYA Ultimate Power. За даними MRIYA, ця модель поєднує три способи керування та підтримує роботу з KNX. Конкретний спосіб інтеграції — безпосередній інтерфейс або підключення через відповідний модуль — потрібно зафіксувати у проєктній схемі.

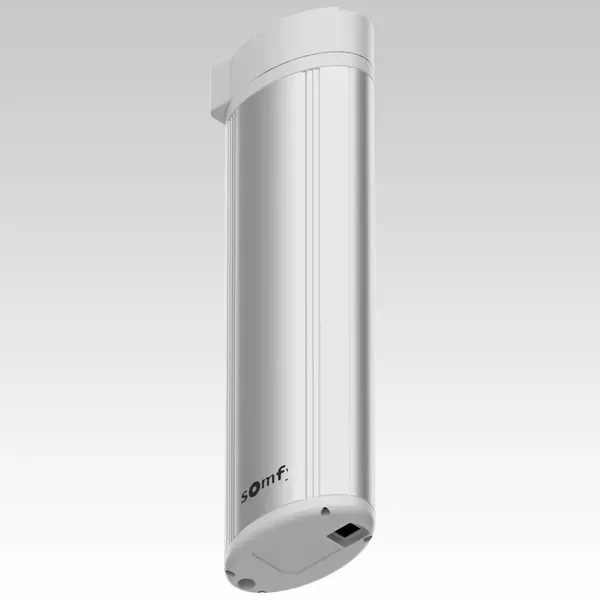

Somfy: тип керування треба визначити до замовлення

У випадку Somfy назва сімейства двигуна ще не визначає електричну схему. Для одного сімейства можуть існувати окремі виконання: радіо, фазне керування або сухий контакт. Тому перед купівлею потрібно узгодити не лише тягове зусилля, а й точну модифікацію та артикул.

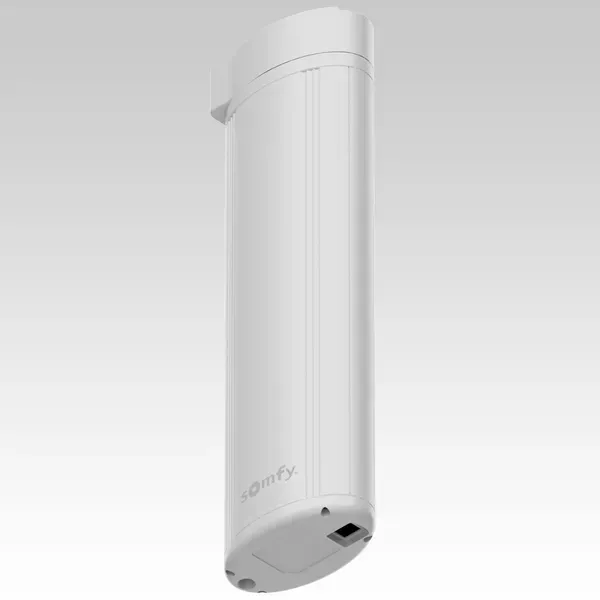

Наприклад, для легших і середніх систем можна розглядати Somfy Movelite 35, а для важчих штор і більших прольотів — Somfy Glydea Ultra 60. В обох випадках у замовленні необхідно вказати потрібний тип керування.

Що обрати для KNX та іншого «розумного будинку»?

KNX — це шина автоматизації будівлі, а не просто спосіб увімкнути двигун. Між системою KNX і електрокарнизом має бути сумісний інтерфейс: спеціальний актуатор, релейний модуль або підтримуваний виробником шлюз. Тому фрази «працює з KNX» недостатньо без схеми.

У проєкті потрібно визначити:

• які входи має двигун — сухий контакт, фаза, радіо або окремий інтерфейс;
• які виходи має KNX-актуатор і чи відповідають вони входам привода;
• як реалізовано взаємне блокування напрямків;
• чи потрібен лише рух «відкрити/закрити/стоп», чи також відсоток відкриття та зворотний зв’язок;
• що працюватиме локально при відмові центрального контролера;
• де буде доступ до двигуна, блока живлення, реле та з’єднань.

Для простого сценарію «відкрити/закрити» часто достатньо сухих контактів або правильно підібраного фазного актуатора. Якщо потрібні точне позиціювання, статус у застосунку чи складні сцени, сумісність потрібно перевіряти на рівні конкретних пристроїв, а не лише брендів.

Як обрати керування: алгоритм із п’яти кроків

1. Опишіть сценарії. Хто керує шторами: пульт, клавіша, застосунок, голосовий помічник, таймер, датчик освітленості або центральна автоматика?
2. Визначте систему автоматизації. Запитайте інтегратора, які фізичні виходи вона має: сухі контакти, 230 В, KNX-актуатор чи фірмовий радіошлюз.
3. Оберіть двигун і точну модифікацію. Врахуйте вагу штор, довжину й форму карниза, швидкість, шум, тип відкривання та режим експлуатації.
4. Погодьте електричну схему. До штукатурення та монтажу стелі зафіксуйте кабелі, коробки, автоматику, місця з’єднань і сервісний доступ.
5. Перевірте резервне керування. Продумайте, як відкрити штори без застосунку, інтернету або центрального контролера.

Що закласти в проводку до початку ремонту?

Універсальної кабельної схеми для всіх двигунів немає. Навіть якщо два приводи називаються «фазними», призначення жил і логіка керування можуть відрізнятися. Монтажник має працювати за паспортом конкретної моделі.

До початку оздоблення варто передати електрику:

• точну модель і схему підключення двигуна;
• місце встановлення привода — ліворуч чи праворуч;
• точку постійного живлення та захисний апарат;
• маршрут сигнальних або керувальних жил;
• місце кнопки, релейного блока, KNX-актуатора чи радіошлюзу;
• доступні з’єднання для діагностики й заміни обладнання.

Пульти, кнопки та інші сумісні компоненти зручно підбирати разом з приводом у розділі аксесуарів для електрокарнизів. Повний вибір моторів зібраний у категорії двигунів для електрокарнизів.

Типові помилки

• Обрати лише пульт, не перевіривши інтеграцію. Радіомотор може потребувати окремого шлюзу для системи автоматизації.
• Вважати сухий контакт низьковольтним живленням. Це командний інтерфейс; живлення двигуна організовують окремо.
• Купити Somfy без точної модифікації. Одна назва сімейства може охоплювати різні типи керування.
• Прокласти кабель «як зазвичай». Схема має відповідати паспорту саме обраного двигуна.
• Сховати всі з’єднання без доступу. Навіть надійна автоматика потребує можливості діагностики та обслуговування.
• Не передбачити локальну кнопку. Застосунок зручний, але фізичне резервне керування часто практичніше.

Висновок

Радіокерування варто обрати заради простого пульта й мінімуму сигнальної проводки. Фазне керування — для дротової клавіші або автоматики з виходами 230 В. Сухий контакт — для гнучкої інтеграції з релейними контролерами та «розумним будинком».

Якщо проєкт ще змінюється, універсальний MRIYA з трьома інтерфейсами залишає більше свободи. Якщо обираєте Somfy, тип керування й точну модифікацію потрібно визначити до покупки. Для KNX вирішальним є не саме слово «сумісність», а погоджена схема від актуатора до входів конкретного двигуна.
